性能特點：
結構先進， 安裝簡單，維護方便
最大防護雷擊電流達 20kA
作為第2+3級防雷器使用
高放電能力，可靠性高、壽命長
詳細參數：
型號
TYRL-SC-VG
根據EN61643-11分類
Type 2 + Type 3
根據IEC61643-11分類
Class II + Class III
最大持續工作電壓
Uc
275V
標稱放電電流 (8/20μs)
In
5kA
最大放電電流 (8/20μs)
Imax
20kA
標稱電流
IL
15A
電壓保護水平
Up
≤1.3kV
響應時間
tA
≤100ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
綠燈亮: OK / 綠燈不亮: 更換
保護等級
IP65
TYRL-SC-NG
TYRL-SC-TT
Type 2 + Type 3
Type 2 + Type 3
Class II + Class III
Class II + Class III
額定工作電壓
Un
230V
230V
230V
275V
275V
工作頻率
50-60Hz
50-60Hz
50-60Hz
5kA
5kA
20kA
20kA
15A
15A
≤1.3kV
≤1.3kV
耐沖擊電壓
Uoc
10kV
10kV
10kV
≤100ns
≤100ns
-40℃-80℃
-40℃-80℃
IP65
IP65
應用范圍：
應用于路燈照明（Class2、Class3）、景觀燈照明等商用照明電源的浪涌防護，以及安防、電器、插座等電源端口的浪涌防護
常用于LED燈具的燈罩內和控制柜內
安裝及維護：
并聯連接方式
安裝前必須切斷電源，嚴禁帶電操作

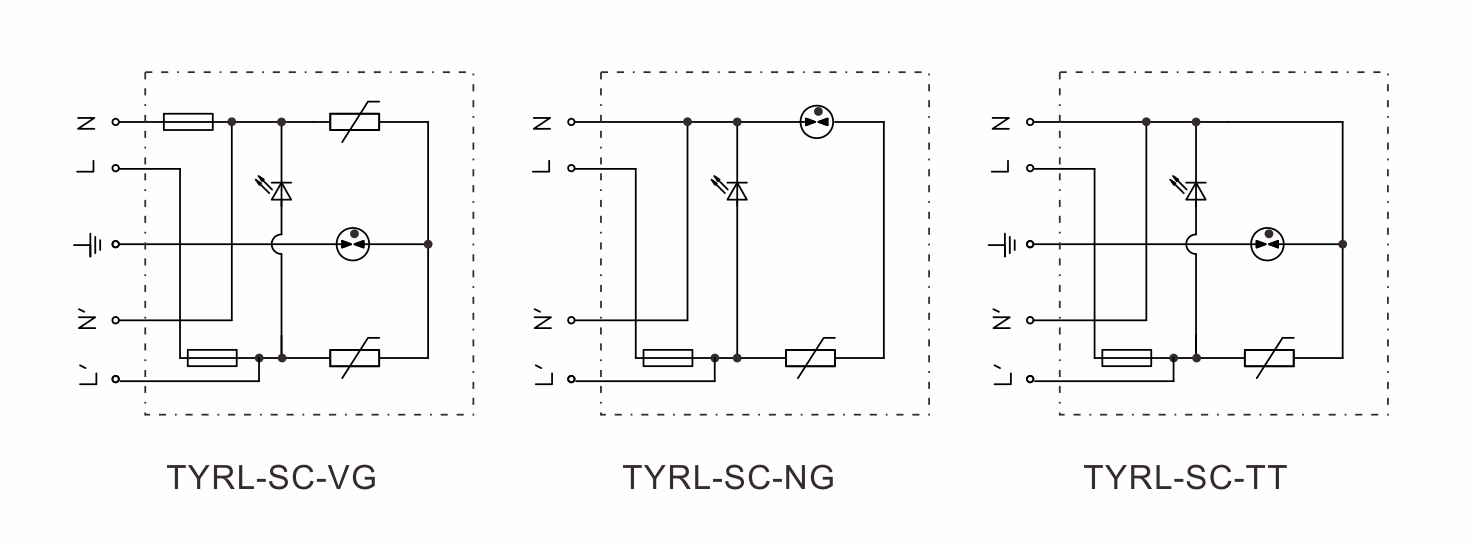

安裝時請根據安裝示意圖所示連接，切勿錯接
防雷器在使用期間，應定期檢測并查看工作指示燈是否正常，如果指示燈失效，應及時維修或更換
