TY-25GR 1P
所屬類別：T1級電涌保護器（ 10/350μs）
一級浪涌保護器 25kA 1P
咨詢電話：+86-577-62770026
電子郵件：[email protected]
PDF下載
性能特點：
一級浪涌保護器
IP20防護等級
沖擊電流 limp(10/350μs)：25kA
標準35mm導軌安裝
LED狀態指示燈
導線大?。?mm2—35mm2
工作溫度范圍: -40℃—80℃

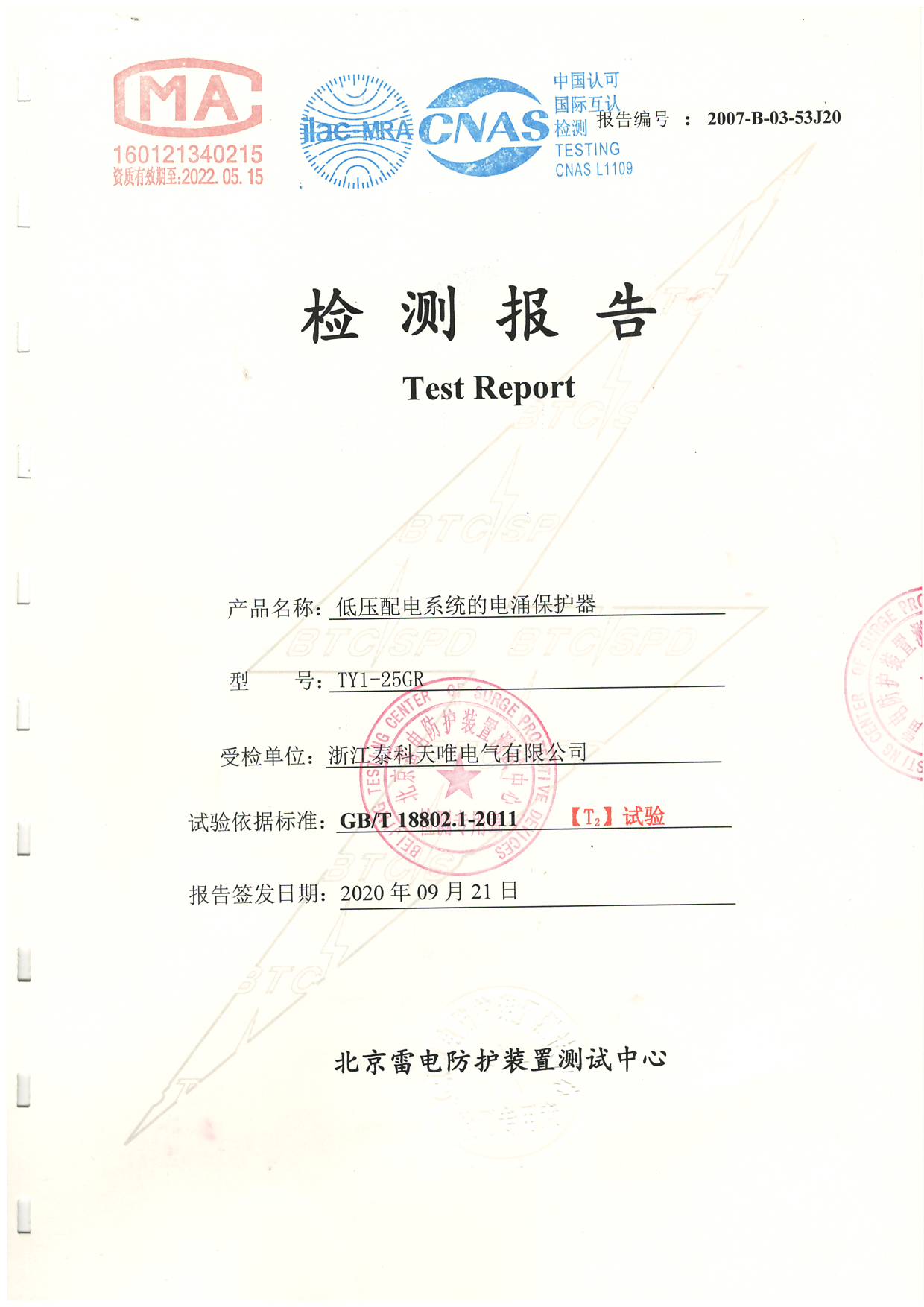

符合EN 61643-11 / IEC 61643-11標準.
詳細參數：
型號
TY-25GR 385 1P
根據EN61643-11分類
Type 1
根據IEC61643-11分類
Class I
最大持續工作電壓
Uc
385V
標稱放電電流 (8/20μs)
In
25kA
電壓保護水平
Up
≤1.8kV
最大后備熔絲
315A gG
響應時間
tA
≤100ns
工作溫度范圍
Tu
-40℃-80℃
工作狀態指示
LED
最小導線截面積
4mm2
最大導線截面積
35mm2

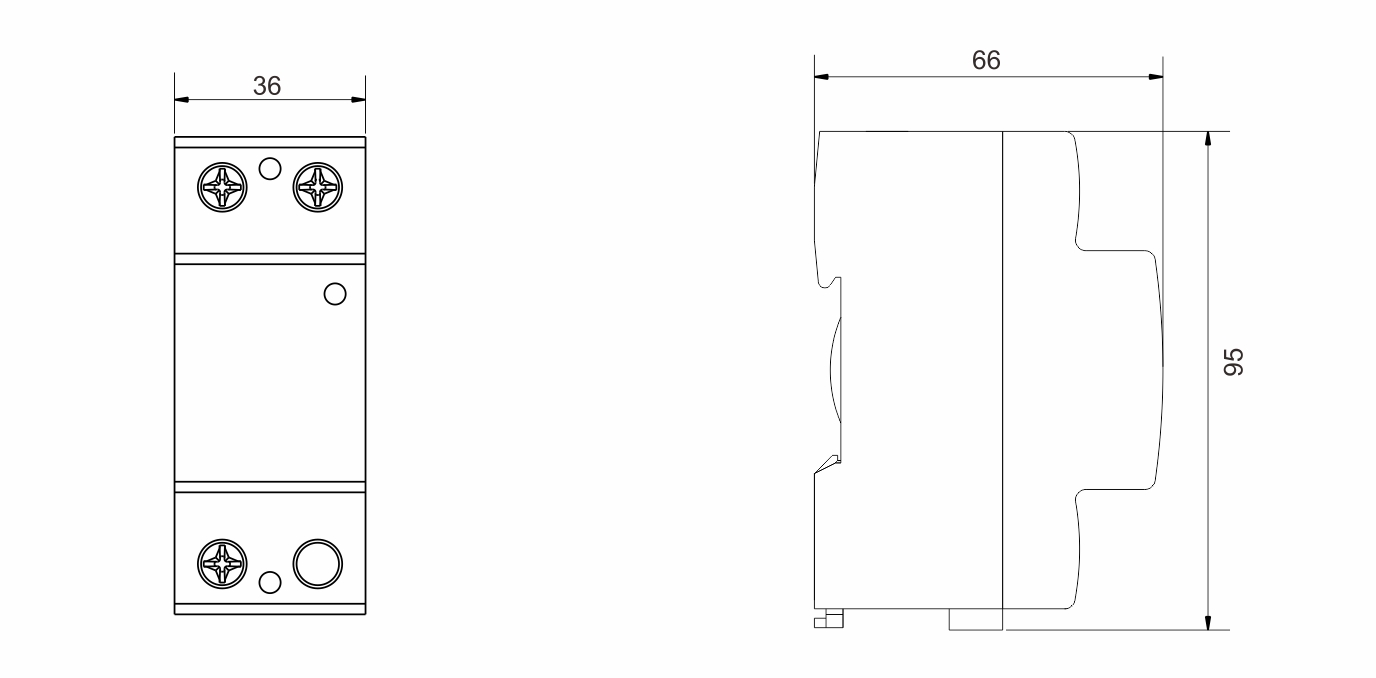

安裝方式
35mm 標準導軌
外殼材料
保護等級
IP20
TY-25GR 150 1P
TY-25GR 275 1P
Type 1
Type 1
Class I
Class I
150V
275V
雷電沖擊電流 (10/350μs)
Iimp
25kA
25kA
25kA
25kA
25kA
最大放電電流 (8/20μs)
Imax
100kA
100kA
50kA
≤1.8kV
≤1.8kV
315A gG
315A gG
≤100ns
≤100ns
-40℃-80℃
-40℃-80℃
LED
LED
4mm2
4mm2
35mm2
35mm2
35mm 標準導軌
35mm 標準導軌
熱塑性材料（阻燃等級UL94-V0）
IP20
IP20
應用范圍：
一級浪涌保護器適用于雷擊LPZOA區或LPZOB和LPZ1區的交界區。
用于雷擊危險區的一級電涌保護。
安裝及維護：
并聯安裝于變壓器低壓輸入端總配電板、建筑物輸入配電箱、室外配電柜/配電箱等位置。
